Die ideale Lösung für den Hochpräzisionsbetrieb

Neueste integrierte Antriebstechnologie für Vakuumkondensatoren bei bestem Preis-Leistungs-Verhältnis.

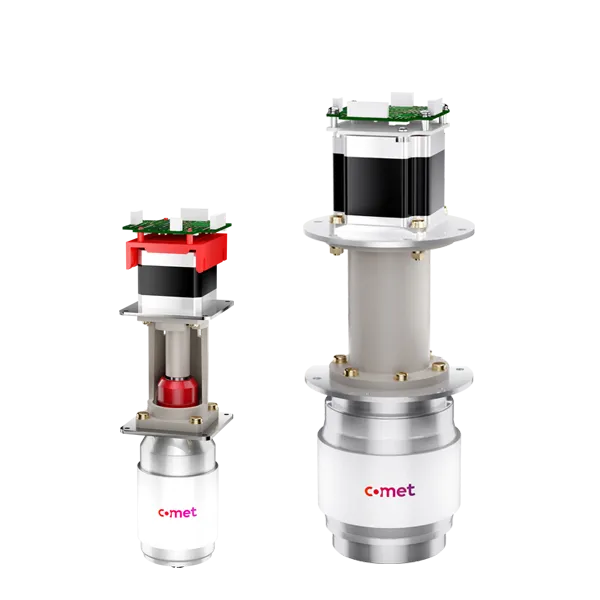

Motorisierte Kondensatoren sind die ideale Lösung für den Hochpräzisionsbetrieb. Neben höchster Genauigkeit vereinfachen motorisierte Kondensatoren die Beschaffung durch ein einfach zu installierendes Subsystem. Die Kernkomponenten von Universal Integrated Drive Systemen sind ein variabler Vakuumkondensator von Comet, montiert mit einer isolierenden Abdeckung, Kupplung und einem Schrittmotor. Eine langlebige, spielfreie Comet-Kupplung verbindet den Kondensator mit dem Antriebssystem.

Integrierte Flansche ermöglichen eine einfache Montage im System. Eine entsprechende Hochspannungsisolation zwischen dem Kondensator und den Flanschen ist ebenfalls enthalten.

High-Level-Befehle

Das Modul lässt sich von einem PC oder einer Steuerung über High-Level-Befehle (RS232, RS485 für Universal ID) ansteuern. Das Kommunikationsprotokoll ermöglicht die Ausführung der folgenden Befehle.

  • Präzise Bewegungssteuerung durch Einstellung von Vollschritt, Mikroschritt oder Kapazitätsposition
  • Einstellung von Ruhe- und Antriebsstrom, Drehzahl und Slave-Adresse innerhalb des zulässigen Bereichs
  • Auslesen der aktuellen Vollschritt-, Mikroschritt- und Kapazitätsposition
  • Auslesen der charakteristischen Kapazitätskurve (C-Kurve)
  • Auslesen verschiedener Parameter wie Firmware-Version, Seriennummer sowie aller Kunden- und Werkseinstellungen
  • Umfassende RX-Antworten (ACK, NAK):
    – ACK für alle Befehle
    – ACK für „Bewegung gestartet“ bzw. „Bewegung beendet“
    – NAK z. B. bei Prüfsummenfehler, Index außerhalb des Bereichs
  • Baudrate einstellbar von 9.600 bis 115.200 Bd
  • Festlegen von Benutzergrenzen (Cmin und Cmax) innerhalb der Werksgrenzen
  • Speicherung von bis zu 10 vom Benutzer wählbaren Positionen

Kondensator-Tuning

Mithilfe eines Schrittmotors lässt sich die Kapazität des Drehkondensators präzise zwischen benutzerdefinierten Grenzen einstellen.

Vakuumkondensatoren mit integriertem Antrieb

Universal ID

Integrierte Antriebslösung

Merkmale

  • Eine Treiber-PCB für neue Integrated Drives (ID-400 und ID-1200)

  • Gleiches Kommunikationsprotokoll von Comet RS232 und RS485

  • Flexible Baudrate zwischen 9.600 und 115.200 Bd

  • Bis zu 32 Module im RS485-Modus anschließen

  • Auslesung von Vollschritt-, Mikroschritt- und Kapazitätsposition

  • Kapazitätstabelle mit höherer Auflösung auf Anfrage

Vorteile

  • Hohe Genauigkeit und Wiederholgenauigkeit der Kapazitätspositionierung
  • Hohe Kapazitätsauflösung (Positionsregelung) bis 0,01 pF
  • Die präzise Ausrichtung von variablem Vakuum-Kondensator und Schrittmotor sowie eine langlebige, spielfreie Kupplung sorgen für eine hohe und konstante Lebensdauer
  • Einfache Installation
  • Geringe Gesamtbetriebskosten
  • Effiziente Nutzung des Matchbox-Bauraums

Technische Daten

Kapazitätsbereich Cmax100 - 2000 pF

Upt-Bereich

3 - 25 kV

max. Strom IRMS bei 13,56 MHz

72 - 170 ARMS

Durchmesser

55 - 117 mm

Höhe

230 - 280 mm

Kühlsystem

Konvektion

RoHS-konform

Ja

Versorgungsspannung

+24 VDC
VersorgungsstromIp < 1.1 A (ID-400)
Ip < 2.8 A (ID-1200)
Vollschrittwinkel1.8 °

Motordrehzahl

bis zu 600 U/min

Mikroschrittbetrieb16 Mikroschritte
Betriebstemperatur+5  –  +50 °C
Verfügbare SchnittstellenRS232, RS485
Adresstoleranz (RS485)0 x 21 – 0 x 40
Baudrate9.600 – 115.200 Bd

Anwendungen

Für unterschiedliche Kondensatorserien sind zwei Größen integrierter Antriebssysteme verfügbar. Hier unsere Empfehlungen:

ID-400

z. B. Uni-Con, Uni-Select

ID-1200

z. B. Power-Con, Hexa-Con, Maxi-Con

Produktportfolio Universal ID
